VRF и VRV системы кондиционирования

VRF и VRV-системы кондиционирования —

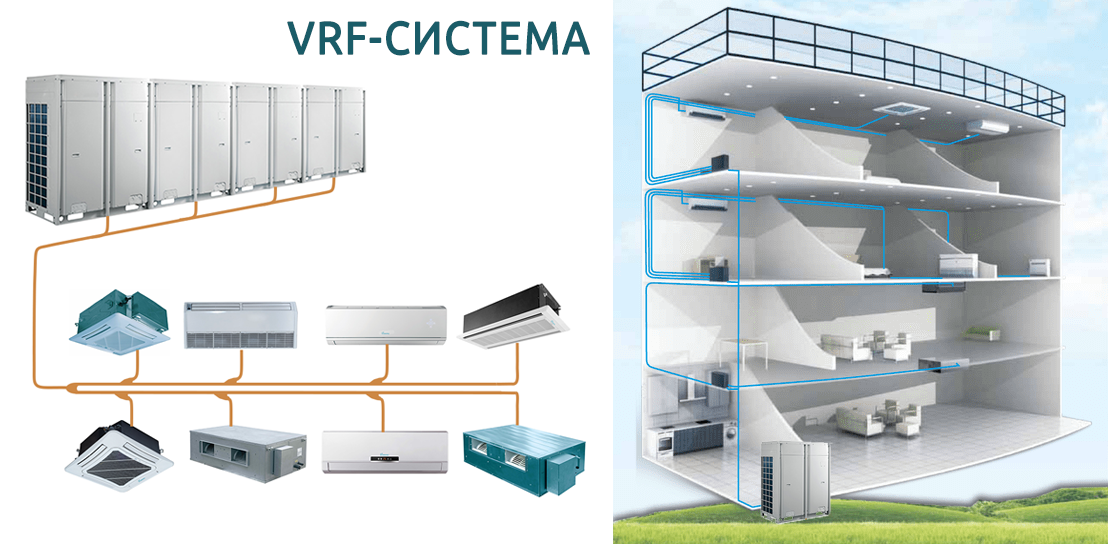

VRF-Система (Variable Refrigerant Flow - изменяющийся поток холодильного агента), VRV (Variable Refrigerant Volum - изменяющийся объем холодильного агента) или просто - мультизональные системы, которые состоят из одного наружного и нескольких внутренних блоков.

Некоторые элементы VRF-системы:

• Наружный блок с одним или несколькими компрессорами.
• Внутренние блоки — устанавливаются в помещениях, бывают нескольких типов: настенные, канальные, кассетные, напольно-потолочные. Каждый внутренний блок работает автономно, регулируя температуру в конкретном помещении.
• Распределительный модуль — отвечает за распределение хладагента между внутренними блоками.
• Трубопроводы — между наружным и внутренними блоками проложены трубопроводы, по которым циркулирует хладагент.
• Система управления — осуществляется через центральный контроллер или BMS (Building Management System).

Принцип работы

Схема работы VRF-системы основана на контролируемой циркуляции переменного объёма хладагента между наружным и внутренними блоками. Например, в режиме охлаждения компрессор наружного блока всасывает газообразный хладагент, сжимает его, и температура и давление возрастают. Затем фреон поступает в трубки воздушного теплообменника-конденсатора, где с помощью одного или нескольких вентиляторов обдувается прохладным наружным воздухом. В результате хладагент отдаёт своё тепло воздушному потоку и постепенно конденсируется, переходя из газообразного в жидкое агрегатное состояние. После этого сжиженный фреон пропускается через дросселирующее устройство, роль которого выполняет терморегулирующий вентиль. Давление и температура хладагента падают ещё ниже, и он по жидкостной трубке фреоновой трассы поступает в теплообменник-испаритель внутреннего блока. Взаимодействуя с пропускаемым через трубки испарителя воздухом в помещении, фреон отбирает у него тепло и испаряется, переходя в газообразное состояние. Затем по газовой трубке он нагнетается обратно в компрессор, после чего цикл повторяется

В режиме обогрева направление движения хладагента в холодильном контуре изменяется на противоположное. После сжатия компрессором газообразный фреон высокой температуры нагнетается в трубки теплообменника внутреннего блока. Через поверхности трубок хладагент взаимодействует с воздухом в комнате и отдаёт ему своё тепло. В результате внутренний блок подаёт в помещение обработанный тёплый воздушный поток, а фреон конденсируется, переходя в жидкое агрегатное состояние. В таком виде он поступает в теплообменник внешнего блока, где, в свою очередь, отбирает тепло у наружного воздуха, забираемого одним или несколькими вентиляторами. Благодаря этому хладагент снова закипает и превращается в пар, после чего всасывается компрессором. Данный цикл непрерывно повторяется.

Виды

• По типу наружных блоков:
• Малая серия — мощность варьируется от 8 до 33 кВт, отличается упрощённой конструкцией и допустимой длиной фреоновых магистралей (до 70 метров).
• Стандартная серия — мощность охлаждения от 22 до 68 кВт, как правило, устанавливается на больших объектах.
• Комбинированная модель — состоит из нескольких отдельных модулей, мощность охлаждения такой системы может достигать 250 кВт.
• По режимам функционирования:
• VRF-системы только на охлаждение — используются в тёплый период для снижения до комфортной температуры воздуха в помещении.
• VRF-системы с тепловым насосом — работают по режиму «тепло или холод», чаще применяются в осенне-зимний период.
• Трёхтрубные VRF-системы с рециркуляцией — позволяют задавать разный режим работы внутренних блоков в рамках одной системы кондиционирования.
• По типу охлаждения — выделяют воздушные и водяные конденсаторы. VRF-системы с водяным конденсатором используются в высотных зданиях, но имеют меньшую энергоэффективность и более высокую стоимость.

Применение

VRF-системы подходят для объектов, где требуется точное регулирование температуры в разных помещениях.

Некоторые сферы применения:

• Офисные и бизнес-центры — позволяют управлять климатом по этажам или отделам.
• Рестораны и кафе — решают задачи разделения зон: кухня, зал, склад.
• Гостиницы и отели — обеспечивают комфорт в каждом номере независимо от этажа.
• Загородные дома — заменяют сразу несколько сплит-систем, обеспечивая разные температурные режимы в гостиной, спальне, спортзале и бассейне.
• Промышленные и медицинские учреждения — используются для точного контроля микроклимата, что критично для хранения лекарств или работы оборудования.

Обслуживание

VRF-системы требуют регулярного технического обслуживания. Рекомендуется проводить регламентное обслуживание не реже 2–4 раз в год, в зависимости от интенсивности эксплуатации и условий объекта.

Некоторые работы по обслуживанию:

• чистка внешнего и внутреннего блока от пыли и других загрязнений;
• проверка работы щита и электрических соединений;
• чистка и проверка дренажной системы, помпы;
• замеры давления хладагента в системе;
• диагностика рабочего режима.

Самостоятельно обслуживать такие сложные технические устройства проблематично — для этого нужно обращаться к профессионалам climate777.ru
