Монтаж и прокладка магистралей кондиционирования
Монтаж и прокладка коммуникаций систем кондиционирования — сложный процесс, требующий профессионального подхода. Ошибки на любом этапе могут привести к утечкам хладагента, перегреву компрессора или выходу системы из строя.
Этапы монтажа
- Проектирование и расчёты. Определяют оптимальное место для внутреннего и внешнего блоков, учитывая площадь помещения, количество окон, наличие других источников тепла и другие факторы. Рассчитывают мощность кондиционера
- Установка внутреннего блока. Крепят монтажную пластину к стене с помощью дюбелей и саморезов. Отмечают положение коммуникаций. Внутренний блок подвешивают на монтажную пластину после прокладки магистралей
- Монтаж наружного блока. Кронштейны крепят к стене с помощью анкерных болтов. Наружный блок устанавливают на кронштейны и фиксируют болтами с резиновыми амортизаторами для снижения вибрации
- Прокладка коммуникаций. Между блоками прокладывают медные трубки для хладагента, электрические кабели и дренажную систему для отвода конденсата
- Соединение блоков. Концы медных труб отрезают, снимают заусенцы, надевают гайки, развальцовывают и присоединяют к штуцерам внутреннего и внешнего блоков. Электрические кабели подключают согласно схеме в инструкции
- Вакуумирование. Из системы удаляют воздух и влагу с помощью вакуумного насоса. Это важно для нормальной работы кондиционера, так как воздух и влага ухудшают свойства хладагента и мешают циркуляции
- Заправка хладагентом. После вакуумирования открывают вентили на внешнем блоке, и хладагент заполняет систему. При необходимости проводят дозаправку.
- Подключение питания. Кондиционер подключают к отдельной электрической линии с учётом мощности и защитных автоматов. Подключение через розетку не рекомендуется
- Пусконаладочные работы. Проверяют герметичность соединений, уровень хладагента, работу всех функций кондиционера. Проводят тестовый запуск в режимах охлаждения и обогрева
Прокладка коммуникаций
Медные трубки для хладагента должны соответствовать международным стандартам (например, ISO 9002 и ISO 9000). Их длина зависит от расстояния между блоками, но для инверторных систем она не должна быть короче 3 м, для неинверторных — 2 м. Трубы изолируют для предотвращения конденсации и продления срока службы
Дренажный шланг прокладывают с уклоном 1 см на 1 м длины, чтобы конденсат свободно стекал наружу. Если дренаж выводится в канализацию, вывод на улицу не требуется. При невозможности прокладки под естественным уклоном используют дренажные помпы
Электрические кабели прокладывают в кабель-каналах или штробах в стене. Сечение кабеля должно соответствовать мощности кондиционера. Подключение выполняют согласно схеме в инструкции
Отверстие в стене для коммуникаций сверлят с помощью машины и коронки с алмазными сегментами или перфоратора с буром. Диаметр отверстия зависит от диаметра труб и кабелей
Требования к размещению блоков
Внутренний блок:
- на высоте 2,2–3 м от пола;
- вдали от источников тепла и прямых солнечных лучей;
- так, чтобы охлаждённый воздух не дул прямо на кровать или рабочее место
Наружный блок:
- на внешней стене здания или балконе;
- на расстоянии не менее 30 см от земли и 20 см от стены;
- в месте с хорошей циркуляцией воздуха;
- вдали от прямого солнечного света большую часть дня
Монтаж систем и прокладка магистралей
Прокладка коммуникаций и вакуумирование системы на первом этапе строительства или ремонта

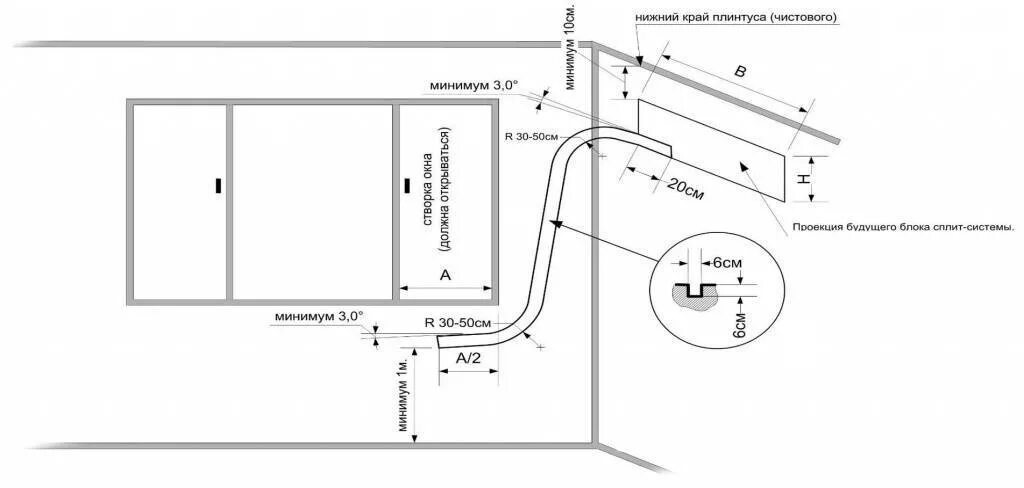

Выбор правильного места, разметка, сверление стен под вывод фреонотрасс алмазной машиной с пылесосом

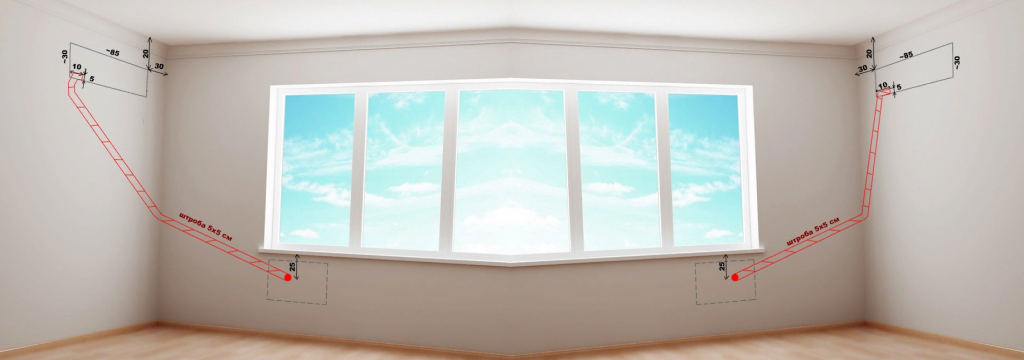

Штрабление стен штроборезом с пылесосом и прокладка коммуникаций: каучуковая плотная изоляция, «сборка в пучок» магистрали, подключение фреоновых трубок, электрических и командных проводов, дренажа
Установка внутреннего блока на крепежную планку, установка наружного блока с использованием виброопор, подключение трассы, установка защитного козырька, пуско-наладочные работы
